Si të instaloni ngarkuesin EV?


Instalimi i njëKarikues EVmund të jetë një proces kompleks dhe duhet të bëhet nga një elektricist i licencuar ose një kompani profesionale e instalimit të karikuesit EV. Megjithatë, këtu janë hapat e përgjithshëm të përfshirë në instalimin e një karikuesi EV, le të marrim Weeyu EV Charger si shembull (Seria M3W):

1 Zgjidhni vendndodhjen e duhur: Vendndodhja e karikuesit EV duhet të jetë e përshtatshme për përdoruesin dhe afër panelit elektrik. Gjithashtu duhet të mbrohet nga elementët dhe të vendoset larg rreziqeve të mundshme si burimet e ujit.

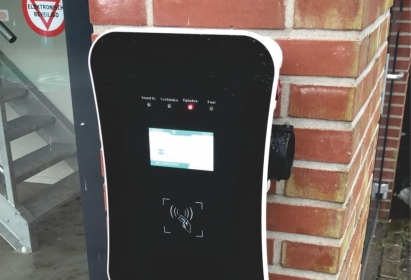

Instalimi i karikuesit EV 2

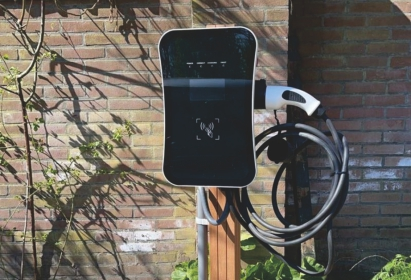

Instalimi i karikuesit EV 3

Instalimi i karikuesit EV 4

2 Përcaktoni furnizimin me energji elektrike: Furnizimi me energji elektrike për karikuesin EV do të varet nga lloji i ngarkuesit që do të instalohet. Një karikues i nivelit 1 mund të futet në një prizë standarde shtëpiake, por një karikues i nivelit 2 do të kërkojë një qark 240 volt. Një karikues i shpejtë DC do të kërkojë tension edhe më të lartë dhe pajisje të specializuara. Madhësia e rekomanduar e kabllit të energjisë: 3x4mm2 & 3x6mm2 për monofazë, 5x4mm2 & 5x6mm2 për trefazore si më poshtë:

madhësia e kabllit

3 Instaloni instalimet elektrike: Elektricisti do të instalojë instalimet elektrike të duhura nga paneli elektrik në vendndodhjen e karikuesit EV. Ata gjithashtu do të instalojnë një ndërprerës të dedikuar dhe një ndërprerës shkëputjeje.

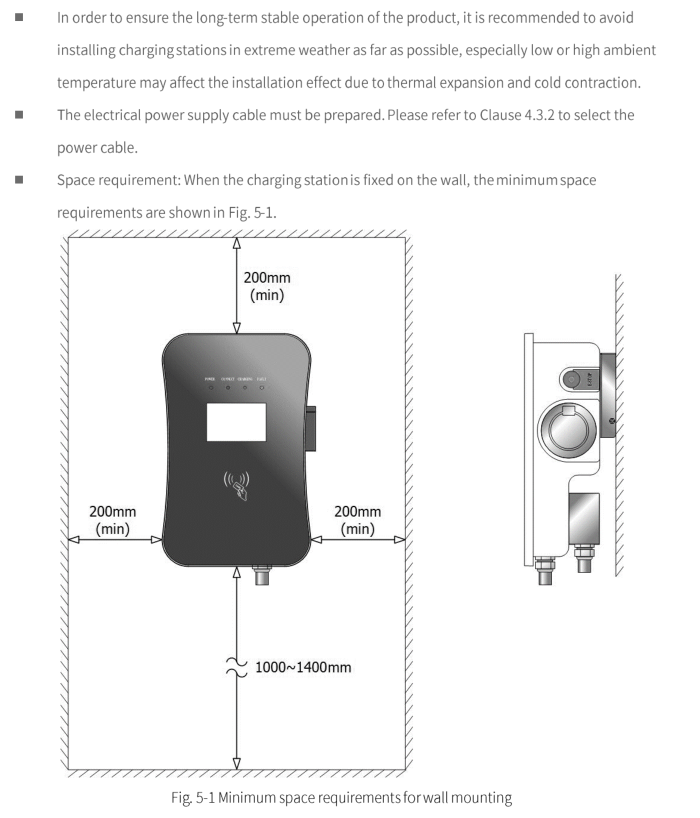

Instalimi i karikuesit EV 1

Hapi 1: instaloni aksesorëtSiç tregohet në Fig. 5-2, shponi 4 vrima montimi me diametër 10 mm dhe thellësi 55 mm nëlartësia e duhur, e vendosur 130 mm X70 mm nga njëra-tjetra dhe sigurojeni montiminaksesorë për tëmuri me vidën e zgjerimit të cilat përmbajnë në paketim

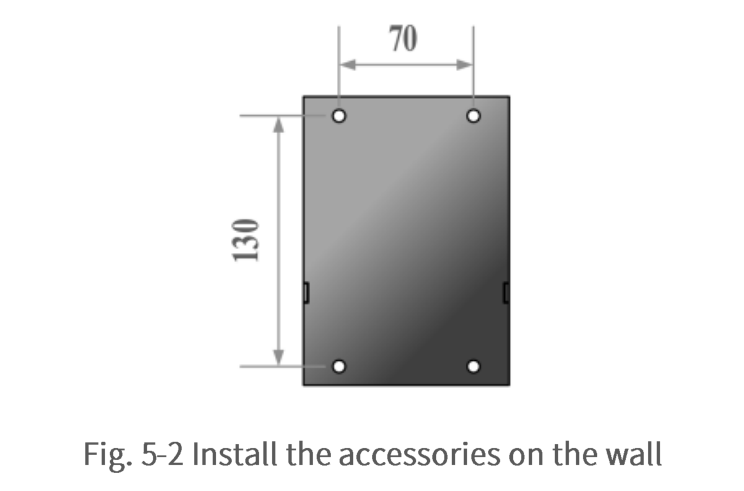

Fig. 5-2 Instaloni aksesorët në mur (karikuesi EV)

Hapi 2: Rregulloni aksesorët e varur në murSiç tregohet në Fig. 5-3, Fiksoni aksesorët e varur në mur në kutinë e murit me 4 vida (M5X8)

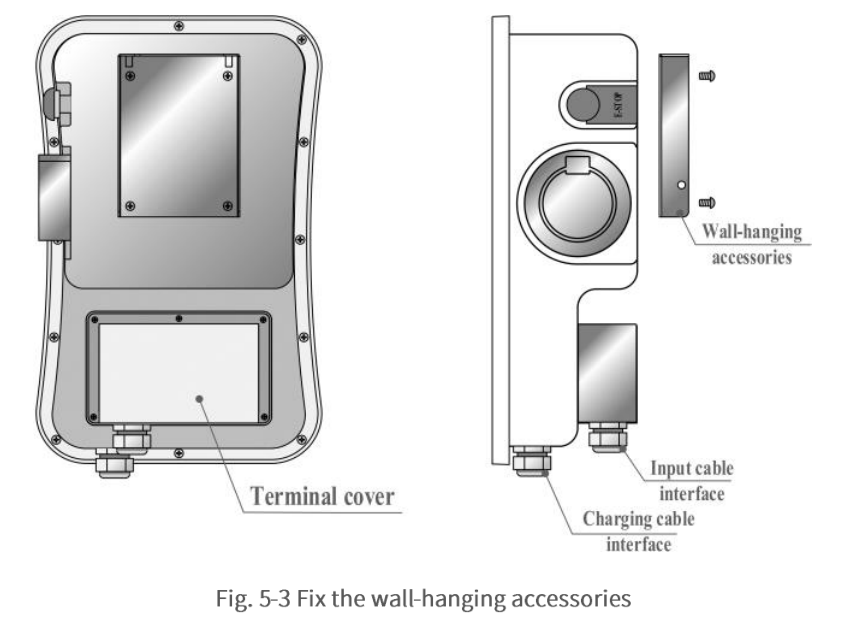

Fig.5-3 Fiksoni aksesorët e varur në mur (karikuesi EV)

Hapi 3: Lidhja elektrikeSiç tregohet në Fig. 5-4, hiqni shtresën izoluese të kabllit të përgatitur me zhveshës teli,  pastaj futni përcjellësin e bakrit në zonën e shtrëngimit të terminalit të gjuhës dhe shtypni unazën terminali i gjuhës me shtrëngimpincë. Siç tregohet në Fig. 5-5, hapni kapakun e terminalit,kaloni kabllon e përgatitur të energjisë përmes ndërfaqes së kabllos hyrëse, lidhni çdo kabllo meterminalet hyrëse sipas etiketës së terminalit.

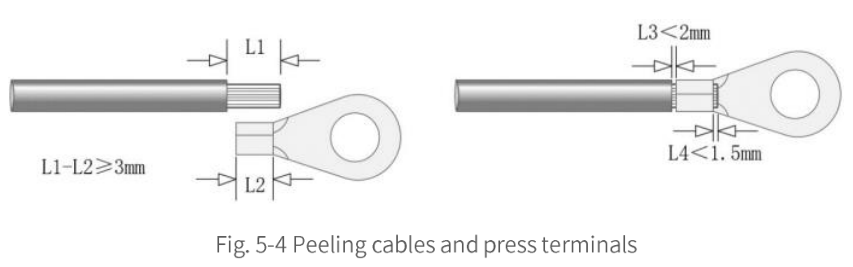

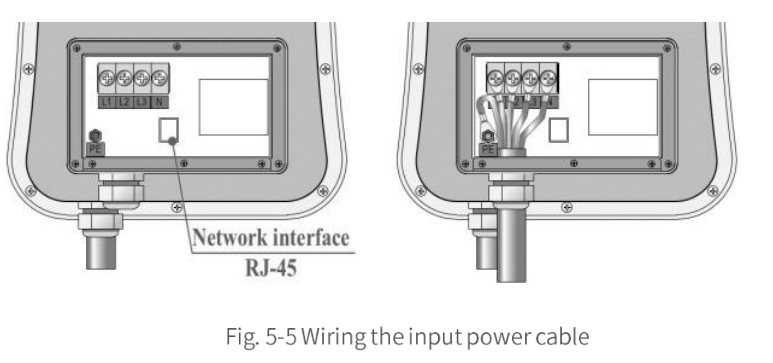

 Fig.5-4 Lëvizja e kabllove dhe terminalet e shtypjes (Ngarkuesi EV) Fig.5-5 Lidhja e kabllove të energjisë në hyrje (Ngarkuesi EV)

Rivendos terminalin mbuloni pas instalimit të kabllove kabllo hyrëse e rrymës.

Shënim: nëse keni nevojë për Ethernet në lidhni CMS, mund të kaloni një kabllo rrjeti me RJ-45 kokër përmes kabllos hyrëse ndërfaqen dhe futeni atë në ndërfaqen e rrjetit.



4Montoni karikuesin EV: Karikuesi EV do të duhet të montohet në një mur ose piedestal në një vend të sigurt. Rregulloi kutinë e muritSiç tregohet në Fig. 5-6, varni kutinë e murit në aksesorët e varur në mur dhe më pas rregullonimbyllje vida në anën e majtë dhe të djathtë për të përfunduar instalimin.

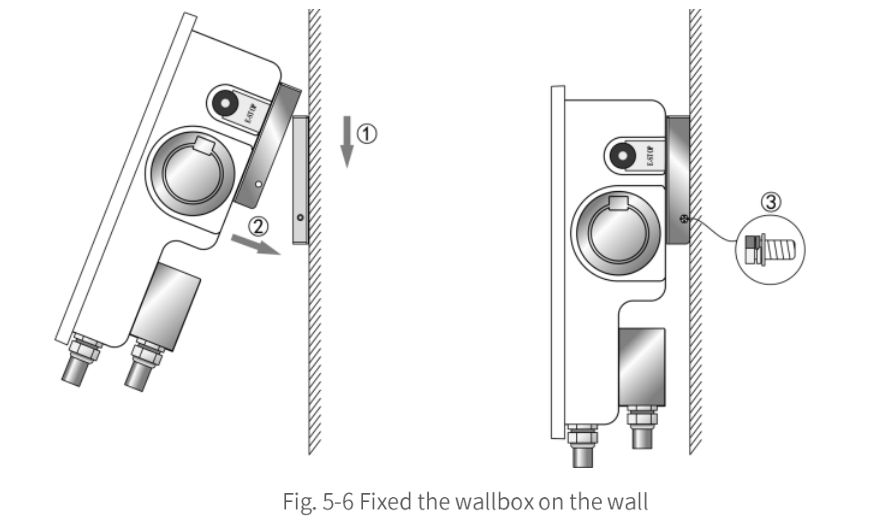

 Fig.5-6 Fiksoi kutinë e murit në mur (karikues EV)



5 Testoni sistemin:Pas përfundimit të instalimit, elektricisti do të testojë sistemin për t'u siguruar që funksionon siç duhet dhe është i sigurt për t'u përdorur.

Është e rëndësishme të ndiqni të gjitha udhëzimet e sigurisë dhe kodet e ndërtimit kur instaloni një karikues EV për të siguruar funksionimin dhe sigurinë e duhur.
